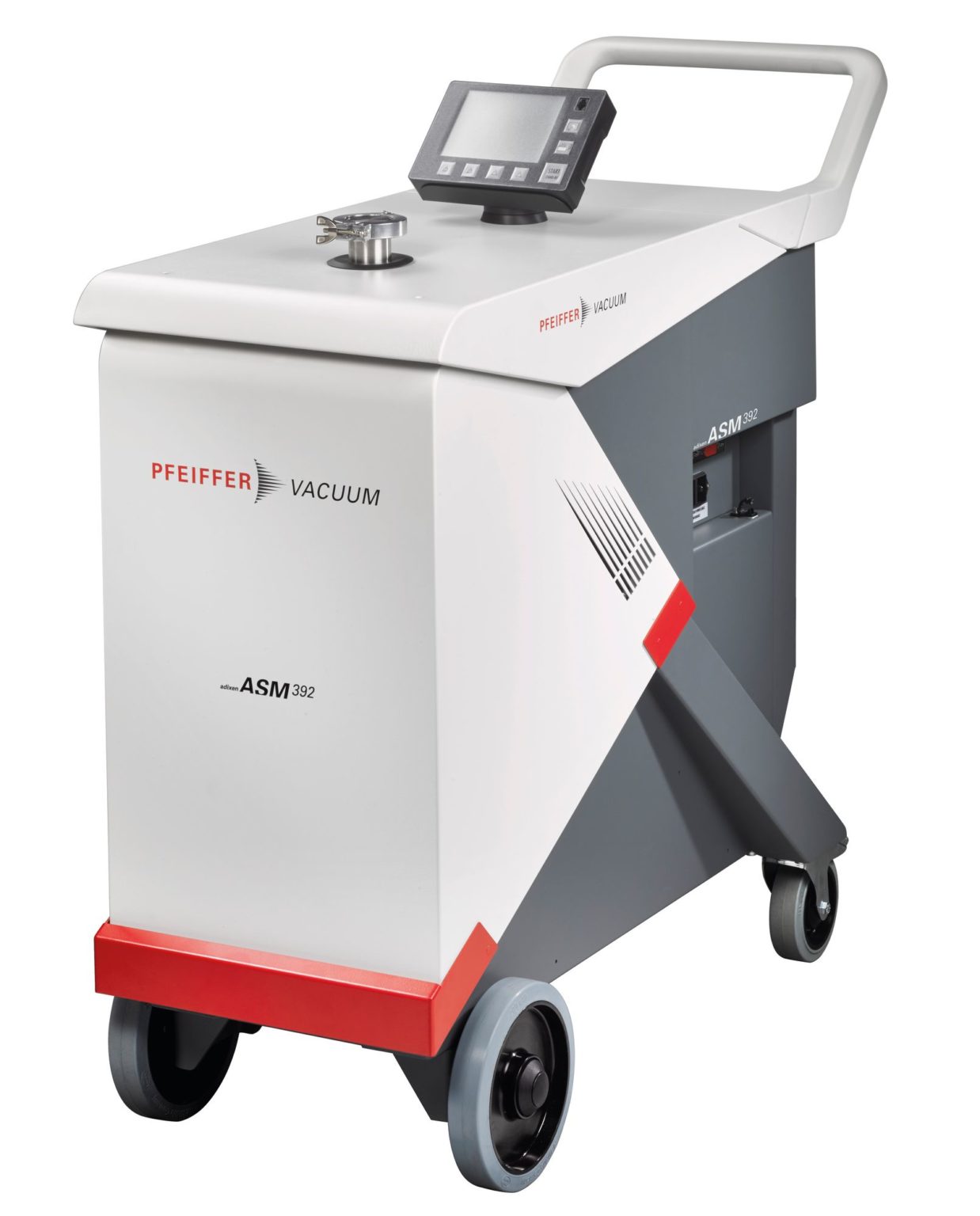

ヘリウムリークディテクタ ASM390/392
モバイルドライハイパフォーマンス リークディテクタ
PFEIFFER社の第3世代リークディテクタにおける高性能可搬型モデルのASM380の後継機として新たにASM390とASM392が登場しました。
ASM390/392はあらゆる測定レンジにおいて、ASM380と比べより早く正確なリークテストが可能です。(ヘリウム排気速度:ASM380 7l/s⇒ ASM390 10l/s,ASM392 25l/s)
小さなフットプリントのボディに高いドライポンピング性能、高感度、機動性を装備。オイルフリーでクリーンなASM390/392はわずかな汚染も許さないクリーン環境における装置メンテナンスや製品のリーク検査を行うためのパーフェクトチョイスです。
製品の特長
-
パワーと機動性を両立したプラットフォーム
操作性に優れたプラットフォームに、高いパワーと機動性を凝縮しています。
-
大きなドライ排気能力と高いヘリウム排気能力
617 l/minの大きなドライ排気能力を備えています。また、比類なきヘリウム排気能力を実現しました（ASM390：10 l/s、ASM392：25 l/s）。
-
直感的な操作性
直感的なナビゲーションメニューや、360°回転可能なカラータッチパネルディスプレイにより、簡単操作が可能です。
-
データ記録・再生機能
SDカードスロットを搭載し、測定結果や各種パラメータの記録と再生が可能です。
-
低メンテナンス設計
メンテナンスコストを抑える新設計ターボポンプとフィラメントを搭載しています。
用途
LED
半導体
太陽電池
フラットパネルディスプレイの製造装置
医療機器
コーティング
その他一般産業のリークテスト
仕様
| ASM390 | ASM392 | |
|---|---|---|
| 最小検出ヘリウムリーク量（真空法) | 1×10-13Pa m3/s | 1×10-13Pa m3/s |
| 最小検出ヘリウムリーク量（スニファ法） | 1×10-9Pa m3/s | 1×10-9Pa m3/s |
| 最高テスト圧力（真空法) | 20hPa | 20hPa |
| ヘリウム排気速度(真空法) | 10l/s | 25L/s |
| 寸法(奥行×幅×高さ) | 1072×455×1025(mm) | 1072×455×1025(mm) |
| 重量 | 125kg | 130kg |
| 吸気口サイズ | DN40 ISO-KF (NW40) | DN40 ISO-KF (NW40) |
| 電源 | 100-240V,50/60Hz | 100-240V,50/60Hz |
主な機能
- 自動校正(温度補償付き内部校正リークによる)
- オートゼロ機能
- バックグラウンド抑制機能
- 3段階の真空測定モード(グロス,ノーマル,高感度)
- 可変ピッチ音響アラーム
- 9ヶ国音声ガイド
- 自己診断機能
- RS232及びI/Oインターフェース
- 3mass(⁴He,³He,H₂)
- カラータッチパネル(360°回転可)(リモートコントロール)
